Cyfrowe czujniki ruchu fimy DSC - seria BRAVO. Dostępne modele:

• BV-201
• BV-301
• BV-401
• BV-501
• BV-601

BV-201 i BV-301
Pasywne czujki podczerwieni

Bravo 2 i Bravo 3 to pasywne czujki podczerwieni przeznaczone do zastosowań w obiektach mieszkalnych, handlowych, biurach. Oferowane są w identycznych obudowach ale Bravo 3 charakteryzuje się zwiększonym zasięgiem. Wielopoziomowy proces obróbki sygnału, doskonałe soczewki oraz kompensacja temperaturowa gwarantują wykrycie człowieka nawet w upalny dzień.

CECHY
• niskoszumny podwójny czujnik PIR
• 4 rodzaje wymiennych soczewek
• wysoka odporność na zakłócenia statyczne
• odporność na zakłócenia radiowe
• odporność na oślepianie
• kompensacja temperaturowa
• układ analizy sygnału
• przełącznik trybu fast/slow
• optyczna sygnalizacja alarmu
• regulacja pionowa
• technologia SMD
• montaż ścienny, narożny
• wielopoziomowy proces obróbki sygnału
• styk sabotażowy otwarcia obudowy

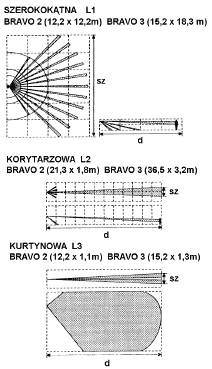

Dane techniczne BV-201 BV-301

Napięcie zasilania 9.5 ÷ 14.5VDC Dopuszczalne wahania zasilania 3Vpp/12VDC Pobór prądu w stanie czuwania 16mA Pobór prądu w stanie alarmu 20mA Przekaźnik 100mA/24VDC Temperatura pracy -20°C do 50°C Temperatura przechowywania -40°C do 60°C Wilgotność (bez kondensacji) 5% do 95% Wilgotność przechowywania do 99% Odporność na zakłócenia: - radiowe 10V/m z 80%AM od 80MHz do 1GHz - statyczne 8kV (kontakt), 15kV (powietrze) - przepięciowe 2,4kV @ 1,2 J - świetlne 2000 lux Wykrywana prędkość ruchu 0.15m/s do 3.0m/s Regulacja pionowa +5° do -10° Wysokość montażu (1,8-3,2m), typowo 2,2m, "pet alley" 1,2 m - 1,5 m

BRAVO BV-401
Pasywna czujka podczerwieni

Bravo 4 jest pasywną czujką podczerwieni przeznaczoną do zastosowań w obiektach mieszkalnych, handlowych, biurowych. Właściwości czujki gwarantują wykrycie człowieka nawet w upalny dzień.

CECHY
• niskoszumny poczwórny czujnik PIR
• 4 rodzaje wymiennych soczewek
• wysoka odporność na zakłócenia statyczne
• odporność na zakłócenia radiowe
• odporność na oślepianie
• kompensacja temperaturowa
• układ analizy sygnału
• optyczna sygnalizacja alarmu
• regulacja pionowa
• technologia SMD
• montaż ścienny, narożny

Dane techniczne BV-401

Napięcie zasilania 9.5 ÷ 14.5VDC Pobór prądu w stanie czuwania 16mA Pobór prądu w stanie alarmu 20mA Przekaźnik kontaktronowy 100mA/24VDC Temperatura pracy -20°C do 50°C Temperatura przechowywania -40°C do 60°C Wilgotność (bez kondensacji) 5% do 95% Odporność na zakłócenia - radiowe 50V/m przy 0.01 MHz do 1.2 GHz - statyczne 25kV - świetlne 20000 lux Wykrywana prędkość ruchu 0.15 m/s do 3 m/s Regulacja pionowa +5° do -10°

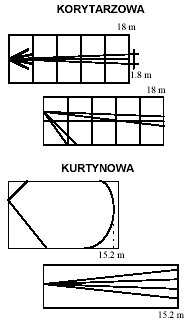

ZAKRES DZIAŁANIA szerokokątna (L1) 16m × 18m korytarzowa (L2) 18m × 1.5m kurtynowa (L3) 16m × 1.3m pet alley (L4) 16m × 18m CHARAKTERYSTYKI

BRAVO - 501
Czujka sufitowa
Czujka dookólna z poczwórnym elementem piroelektrycznym

Czujka sufitowa Bravo 5 jest nową propozycją firmy DSC poszerzającą asortyment produkowanych od wielu lat czujek pasywnych podczerwieni serii Bravo. Zastosowanie czujnika Quad wraz z nową konstrukcją soczewki Fresnela dało w efekcie konstrukcję doskonale reagującą na ruch intruza w obiekcie. Wysoki poziom zabezpieczeń elektrostatycznych, odporność na zakłócenia typu radiowego oraz wielopoziomowa obróbka sygnału z czujnika zapewniają doskonałą odporność na fałszywe alarmy.

CHARAKTERYSTYKA
• Poczwórny element piroelektryczny i specjalny kształt soczewki Fresnela umożliwia skuteczną detekcję obiektów w całej przestrzeni pod czujką
• Czujnik PIR z układem wielopoziomowej detekcji
• Cyfrowa kompensacja zmiany temperatury
• Duża odporność na zakłócenia typu radiowego
• Zabezpieczenie antyelektrostatyczne
• Technologia SMD
• Przełącznik detekcji szybki/wolny ruch obiektu (licznik pulsów)
• Możliwość wyłączenia diody LED
• Wyjątkowo cicha praca

Dane techniczne BV-501

Napięcie zasilania 9.5 ÷ 14.5VDC Pobór prądu w stanie czuwania 15 mA przy 12 VDC Pobór prądu w stanie alarmu 18 mA przy 12 VDC Przekaźnik - styki NC 100 mA przy 24 VDC Styki przeciwsabotażowe 100 mA przy 24 VDC Zasięg działania: - dla wys. montażu 2.4m wykrywanie w promieniu 3.8m - dla wys. montażu 3.0m wykrywanie w promieniu 4.6m - dla wys. montażu 3.6m wykrywanie w promieniu 6.1m Czas trwania sygnału alarmowego 2 sekundy Optyczna sygnalizacja alarmu LED wł. / wył. Odporność na zakłócenia: - wysokiej częstotliwości 0.01 do 1200 MHz (20V/m) - przepięcia 2.4 kV przy 1.2 J Temperatura pracy 0°C do +50 °C Wilgotność (bez kondensacji) 5% do 95% Wymiary 117 x 36 mm

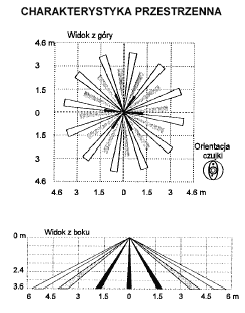

CHARAKTERYSTYKI

BRAVO BV-601
Pasywna czujka podczerwieni

Bravo 6 jest pasywną czujką podczerwieni specjalnie przystosowaną do pracy w obiektach mieszkalnych, zwłaszcza takich, gdzie przebywają małej i średniej wielkości zwierzęta. Odporność na fałszywe alarmy, które mogą być wywołane przez zakłócenia statyczne, elektryczne, radiowe lub świetlne jest cechą podstawową. Właściwości czujki gwarantują wykrycie obecności człowieka nawet w upalny dzień.

CECHY
• dwa, podwójne niskoszumowe czujniki PIR
• kontrola funkcji przez mikroprocesor
• wielopoziomowy proces obróbki sygnału
• "przyjazna" dla zwierząt do 38 kg
• wysoka odporność na zakłócenia statyczne
• wysoka odporność na zakłócenia elektryczne
• odporność na zakłócenia radiowe
• odporność na oślepianie
• kompensacja temperaturowa
• przełącznik rodzaju otoczenia
• optyczna sygnalizacja detekcji ruchu
• regulacja pionowa
• technologia SMD
• montaż ścienny, narożny

Dane techniczne BV-601

Napięcie zasilania 9.5 ÷ 14.5VDC Pobór prądu w stanie czuwania 17,5mA Pobór prądu w stanie alarmu 25mA Przekaźnik styk NC 100mA/24VDC Temperatura pracy -20°C do 50°C Temperatura przechowywania -40°C do 60°C Wilgotność 5% do 95% Odporność na zakłócenia - radiowe 10V/m, zakr. 80MHz do 1.0 GHz - statyczne 15kV - wyładowania elektryczne 2,4 kV / 1,2 J Wykrywana prędkość ruchu 0.15 m/s do 3 m/s Regulacja pionowa +5° do -10° Max. kąt wiązki 100 ° Wysokość montażu 2 do 3 m / nom. 2,3 m / Wymiary 124,5 x 70 x 44,5mm

CHARAKTERYSTYKI
