EC-301 / EC-301 D
Pasywna czujka podczerwieni Encore została zaprojektowana
aby zapewnić skuteczną detekcję intruza przy zachowaniu bardzo
wysokiej odporności na fałszywe alarmy. Przeznaczona jest
do stosowania w obiektach mieszkalnych, magazynowych, handlowych
i biurowych. Wbudowany mikrosterownik analizuje dane cyfrowe
wykorzystując wielostopniowy algorytm przetwarzania MLSP by
sposób najbardziej efektywny wykrywać ruch człowieka.
Digital Encore adaptuje się do zmieniających się parametrów
środowiska dzięki czemu jest niezawodna w szerokim zakresie
temperatur. Zapewnia doskonałą odporność na zakłócenia statyczne,
radiowe i przepięciowe. Elastyczność montażu: ścienny, narożny,
na uchwycie obrotowym, możliwość wymiany soczewek (4 rodzaje)
pozwala na uniwersalne stosowanie.
Cechy:
niskoszumny podwójny czujnik PIR
zasięg 15,2x18,3 m
uchwyt obrotowy w wyposażeniu
4 rodzaje wymiennych soczewek
wbudowany mikrosterownik
wielostopniowa obróbka sygnału według opatentowanego
algorytmu MLSP
wysoka odporność na zakłócenia statyczne i radiowe
odporność na oślepianie
kompensacja temperaturowa
przełącznik trybu detekcji
optyczna sygnalizacja alarmu
regulacja pionowa
technologia SMD
montaż ścienny, narożny, na uchwycie obrotowym
styk sabotażowy otwarcia obudowy
| Dane
techniczne |
EC 301 (analogowa)
|
EC 301 D
(cyfrowa)
|
|
![]() |
| Napięcie
zasilania |
9.5V ÷ 14.5V
|
| Zasięg |
15,2x18,3 m
|
| Dopuszczalne
wahania zasilania |
3Vpp/12V
|
| Pobór
prądu w stanie czuwania |
16mA
|
15 mA
|
| Pobór
prądu w stanie alarmu |
20mA
|
18 mA
|
| Przekaźnik |
100mA/24V
|
| Rezystancja
szeregowa w obwodzie alarmu |
10W / 0,25W
|
| Temperatura
pracy |
0°C do 50°C
|
| Temperatura
przechowywania |
-40°C do 60°C
|
| Wilgotność
(bez kondensacji) |
5% do 95%
|
| Wilgotność
przechowywania (bez kondensacji) |
do 99%
|
| Odporność
na zakłócenia |
|
|
- radiowe
|
10V/m z 80%AM
od 80MHz do 1GHz
|
|
- statyczne
|
8kV (kontakt),
15kV (powietrze)
|
|
- przepięciowe
|
2,4kV @ 1,2 J
|
| Wykrywana
prędkość ruchu |
0.15m/s do 3.0m/s
|
| Kąt
widzenia (soczewka L1) |
90° minimum
|
| Regulacja
pionowa |
+5° do -10°
|
| Wysokość
montażu |
1,8-3,2m, typ. 2,3m,
dla socz. L4 typ. 1,5m
|
|

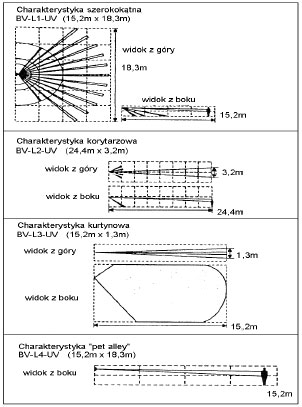

Charakterystyki detekcji
EC-301DP
Pasywna czujka podczerwieni Digital Encore została zaprojektowana
aby zapewnić skuteczną detekcję intruza oraz osiągnąć wysoką
odporność na fałszywe alarmy podczas pracy w pomieszczeniach
gdzie mogą przebywać zwierzęta o wadze łącznej do 27,3kg.
Wbudowany mikrosterownik analizuje dane cyfrowe wykorzystując
wielostopniowy algorytm przetwarzania by wykrywać ruch człowieka.
Nowa soczewka ma specjalną budowę która poprawia zdolność
rozróżniania ludzi i zwierząt.
Digital Encore adaptuje się do zmieniających się parametrów
środowiska dzięki czemu jest niezawodna w szerokim zakresie
temperatur. Zapewnia doskonałą odporność na zakłócenia statyczne,
radiowe i przepięciowe.
Cechy:
odporność na zwierzęta o wadze sumarycznej
nie przekraczającej 27,3 kg
niskoszumny podwójny czujnik PIR
uchwyt obrotowy w wyposażeniu
specjalnie zaprojektowana soczewka
wbudowany mikrosterownik
wielostopniowa obróbka sygnału według opatentowanego algorytmu
MLSP
wysoka odporność na zakłócenia statyczne i radiowe
odporność na oślepianie
kompensacja temperaturowa
przełącznik trybu detekcji
optyczna sygnalizacja alarmu
montaż na wysokości 2,3m
technologia SMD
montaż ścienny, narożny, na uchwycie obrotowym
styk sabotażowy otwarcia obudowy
| Dane
techniczne |
EC 301 DP
|
|
![]() |
| Napięcie
zasilania |
9.5V ÷ 14.5V
|
| Zasięg |
12,2x12,2 m
|
| Dopuszczalne
wahania zasilania |
3Vpp/12V
|
| Pobór
prądu w stanie czuwania |
15mA
|
| Pobór
prądu w stanie alarmu |
18mA
|
| Przekaźnik |
100mA/24V
|
| Rezystancja
szeregowa w obwodzie alarmu |
10W / 0,25W
|
| Temperatura
pracy |
0°C do 50°C
|
| Temperatura
przechowywania |
-40°C do 60°C
|
| Wilgotność
(bez kondensacji) |
5% do 95%
|
| Wilgotność
przechowywania (bez kondensacji) |
do 99%
|
| Odporność
na zakłócenia |
|
|
- radiowe
|
10V/m z 80%AM
od 80MHz do 1GHz
|
|
- statyczne
|
8kV (kontakt),
15kV (powietrze)
|
|
- przepięciowe
|
2,4kV @ 1,2 J
|
| Wykrywana
prędkość ruchu |
0.15m/s do 3.0m/s
|
| Kąt
widzenia (soczewka L1) |
75° min. / 90° maks.
|
| Wysokość montażu
(zalecana) |
2,3m
|
|
Charakterystyki detekcji
Zasięg:
tryb szybki (NORMAL) - 12,2m x 12,2m
tryb wolny (HOSTILE) - 10,7m x 10,7m
źródło: www.dsc.com
|
