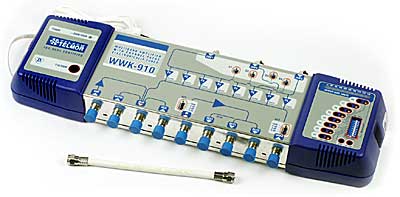

Wzmacniacz antenowy WWK-910 posiada wysoki poziom
wyjściowy i aż 8 strojonych wzmacniaczy, co rozwiązuje problem
odbioru programów telewizyjnych w każdym rejonie Polski. W
rejonach przygranicznych, gdzie programów w paśmie UHF jest
więcej niż 8, można wykorzystać dodatkowe wejścia. Wzmacniacz
ma następujące wejścia: BI/FM, VHF, UHF oraz 3 wejścia UHF
skojarzone ze wzmacniaczami strojonymi. Maksymalny poziom
wyjściowy 112dBuV DIN 4500B na każdym z dwóch wyjść głównych
pozwala na budowę instalacji liczącej 100 i więcej gniazd.
|
|
![]() |
| Nazwa |
WWK-910
|
|
Wejścia
|
UHF
|
UHF
|
VHF
|
BI/FM
|
AUX
|
|
Częstotliwość [MHz]
|
470-862
|
470-862
|
470-862
|
470-862
|
174-230
|
47-108
|
47-862
|
|
Sposób wzmacniania
|
selektywny, kanałowy
|
szerokopasmowy
|
|
Liczba wzmacniaczy
|
8
|
-
|
|
Poziom wejściowy minim. [dBuV]
|
>=37,5/52,5
|
-
|
>=38,5/53,5
|
>=41/56
|
-
|
|
Poziom wejściowy maks. [dBuV]
|
<=82
|
<=89
|
<=92
|
<=107
|
<=94
|
|
Wzmocnienie [dB]
|
46 +/-3
|
28 +/-2
|
40 +/-2
|
25 +/-2
|
20 +/-2
|
|
Regulacja wzmocnienia [dB]
|
20
|
3-6-10 skokowa
|
20
|
20
|
-
|
|
Regulacja wzmocnienia po sumowaniu
torów [dB]
|
3-6-10
|
|
Współczynnik szumów [dB]
|
5.5-6.5
|
-
|
6.5-7
|
9-10
|
-
|
|
Selektywność ± 20MHz [dB]
|
>=22
|
-
|
|
Maksymalny poziom wyjściowy [dBmV]
|
112 (2 kanały), 106 (10 kanałów)
|
|
Zasilanie
|
220V±15% 50Hz
|
|
Pobór mocy [W]
|
15
|
|
Wymiary
|
400x130x50
|
|
Masa [kg]
|
1
|
|
Wyjścia główne / wyjście testowe
|
2 / 1 (-20 dB)
|
|
Źródło: www.telmor.com.pl
|
