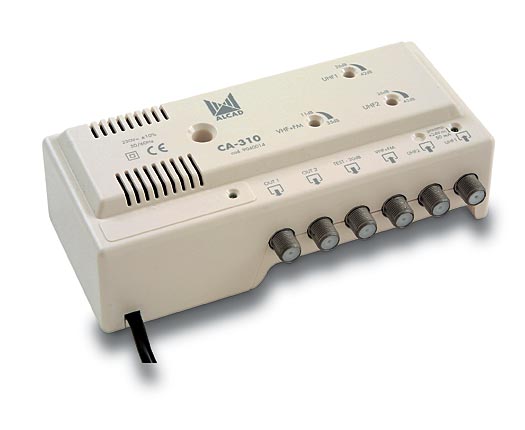

Szerokopasmowy wzmacniacz CA-310 stosowany jest jako
wielowejściowy wzmacniacz w celu wzmocnienia i rozprowadzenia
sygnału telewizyjnego i radiowego. Jest to typowy wzmacniacz
przeznaczony do budowy małych i średnich instalacji zbiorczych.
Podstawową cechą wzmacniacza są 3 pasmowe wejścia. Wzmacniacz
CA-310 posiada dwa wyjścia główne i jedno wyjście testowe
-30dB, przeznaczone do podłączenia miernika poziomu lub analizatora
widma. Wzmacniacz wypełnia lukę między wzmacniaczami CA-210,
CA-215, AI-200 oraz CF-512.
Wzmacniacz CF-310 zasilany jest z wbudowanego zasilacza
stabilizowanego. Nie jest przeznaczony do pracy w otwartej
przestrzeni. Nie może być montowany w warunkach dużej wilgotności
oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane
jest zapewnienie wentylacji. Ze względu na możliwość uszkodzenia,
nie należy podłączać zasilania, dopóki wszystkie połączenia
nie są wykonane poprawnie. Wzmacniacz CA-310 posiada możliwość
zasilania przedwzmacniaczy napięciem 24 V, o maksymalnym prądzie,
50 mA poprzez wejście UHF1. Zasilanie przedwzmacniaczy włączane
jest automatycznie, po wykryciu przedwzmacniacza.
|
|
![]() |
|
Nazwa
|
CA-310
|
|
Wejścia/wyjścia
|
3/2 (+1 wyjście testowe -30 dB)
|
|
Zakres częstotliwości
|
pasmo
|
UHF1
|
UHF2
|
VHF
|
| |
MHz
|
470 - 862
|
470 - 862
|
40 - 70
|
88 - 108
|
160 - 260
|
|
Wzmocnienie (dB)
|
42 +/- 2
|
42 +/- 2
|
35 +/- 1
|
25 +/- 1
|
35 +/- 1
|
|
Regulacja wzmocnienia (dB)
|
16
|
20
|
|
Poziom wyjściowy (dBuV)
|
2x110 DIN45004B
2x107 IMD3 -60dB 2x100 IMD2 -60dB
|
|
Współczynnik szumów (dB)
|
5 +/- 1.5
|
|
Separacja (dB)
|
ł 13 (miedzy wejściami)
|
|
Zasilanie
|
V
|
230±10% 50/60 Hz
|
| |
VA
|
7
|
|
Temperatura pracy (°C)
|
-10 ± +65
|
|
Klasa szczelności
|
IP 20
|
|
Zasilanie przedwzmacniacza
|
24V/50mA
|
|
Źródło: www.alcad.net
|
