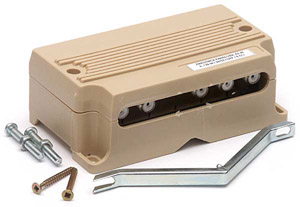

Zwrotnica kanałowa ZX-90 jest zwrotnicą
czterowejściową. Zwrotnica ta stosowana jest jako element
sumujący sygnały z czterech anten, montowana na maszcie antenowym
lub na ścianie, w pobliżu zestawu antenowego. Na dwóch wejściach
znajdują się strojone przez producenta środkowoprzepustowe
filtry kanałowe. Zwrotnica przeznaczona jest do pracy w otwartej
przestrzeni. Obudowa wykonana z tworzywa sztucznego zapobiega
przedostawaniu się deszczu do jej wnętrza.
|
|
![]() |
Nazwa
|
ZX-90
|
| Wejścia - kanały
TV |
UKF
|
6-12
|
k.26+k.52
|
k.29-34
|
Wejścia - MHz
|
1-110
|
174-230
|
510-518 + 718-726
|
534-582
|
| Tłumienie przelotowe
[dB] |
1
|
1
|
4
|
3
|
| Tłumienie zaporowe [dB] |
23-30
|
| Impedancja wej./wyj.[Om] |
75
|
|
|
