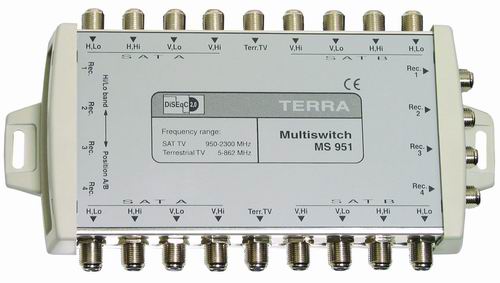

Multiswitch przelotowy MS951 Terra współpracuje z
multiswitchem końcowym. Multiswitch umożliwia łączenie sygnałów
VHF i UHF telewizji naziemnej z sygnałami częstotliwości pośredniej
(IF) w zakresie 950-2150 MHz z czterech polaryzacji z dwóch
satelitów i przesyłanie ich jednym przewodem do czterech odbiorników
satelitarnych.
|
|
![]() |
|
Nazwa
|
MS951
|
|
Zakres częstotliwości IF
|
0.95-2.3GHz
|
|
Zakres częstotliwości TV
|
5-862MHz
|
|
Wzmocnienie odgałęzienia IF
|
0dB
|
|
Wzmocnienie odgałęzienia TV
|
-19dB
|
|
Poziom wyjściowy IMD>30dB
|
102dBuV
|
|
Separacja wejść IF
|
>25dB
|
|
Separacja wyjść dla IF
|
>30dB
|
|
Separacja wyjść dla TV
|
>30dB
|
|
Tłumienie przelotowe IF
|
2,5dB
|
|
Tłumienie przelotowe TV
|
3,5dB
|
|
Pobór prądu z tunera
|
<50mA
|
|
Sygnały sterujące V/Lo H/Lo
V/Hi H/Hi
|
11.5-14.5V/0kHz 16.5-19V/0kHz
11.5-14.5V/22kHz 16.5-19V/22kHz
satelita A B – DiSEqC 2.0
lub Tone Burst
|
|
Zasilanie
|
z multiswitcha końcowego
lub wzmacniacza
|
|
Temperatura pracy
|
-20°+50°
|
|
Wymiary
|
36x104x198 mm
|
|
Waga
|
0.34 kg
|
|
Źródło: www.terraelectronics.com
|
